Circuito Pisca LED com CI 555

O CI 555 é um circuito integrado utilizado em uma variedade de aplicações de temporização ou como multivibrador. Foi comercializado a partir de 1971 e continua em pleno uso, graças a sua simplicidade de uso, baixo preço e boa estabilidade.

O 555 tem três modos de operação:

Modo monoestável: nesta configuração, o CI 555 funciona como um disparador. Suas aplicações incluem temporizadores, detector de pulso, chaves imunes a ruído, interruptores de toque, etc.

Modo astável: O CI 555 opera como um oscilador. Os usos incluem pisca-pisca de LED, geradores de pulso, relógios, geradores de tom, alarmes de segurança, etc.

Modo biestável: o CI 555 pode operar como um flip-flop, se o pino DIS não for conectado e se não for utilizado capacitor. As aplicações incluem interruptores imunes a ruído, etc.

Aqui segue um projeto para quem está começando no mundo da eletrônica. É um projeto de baixo custo e com poucos componentes.

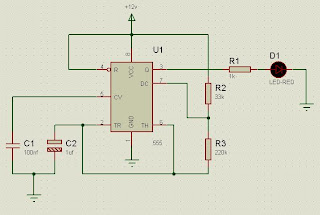

Segue abaixo a lista de componentes utilizados e o esquemático do circuito.

Boa montagem!!!

1 - Ci 555
3 - Resistores (1K,33k e 220k)
2 - Capacitores (1uF e 100nF)
1 - Led 5mm
